基于RFID模塊打造的尾氣檢測系統

　　RFID模塊是一種非接觸式的自動識別技術，它通過射頻信號自動識別目標對象并獲取相關數據，識別工作無須人工干預，作為條形碼的無線版本，RFID技術具有條形碼所不具備的防水、防磁、耐高溫、使用壽命長、讀取距離大、標簽上數據可以加密、存儲數據容量更大、存儲信息更改自如等優點

　　同時隨著經濟快速發展，我國機動車保有量高速持續增長，機動車尾氣排放污染已成為大氣污染的重要來源之一。因此，采用新方法、新手段，加強在用機動車尾氣排放的定期檢測，最大程度地解決機動車尾氣排放監管工作中面臨的問題，已是城市機動車排放監管工作的當務之急。

　　針對上面的問題，設計和開發了某環保部門構建的一套對檢測場的檢測過程進行全過程自動實時檢測的汽車尾氣檢測系統。在介紹系統組成的基礎上，闡述了系統框架和流程、RFID模塊卡信息、中間件操作方式和應用程序的構建和頁面流。

　　2系統概述

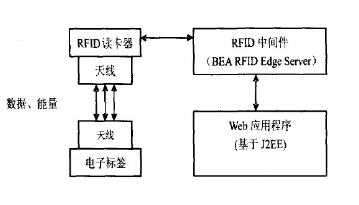

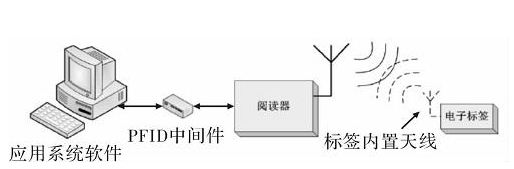

　　開發的汽車尾氣檢測系統是一個完整、典型的RFID模塊應用系統，由電子標簽、讀卡器、RFID模塊中間件和應用程序四個模塊組成。

　　2.1電子標簽

　　出于信息存儲量的考慮，電子標簽由天線和芯片組成，天線在標簽和讀卡器間傳遞射頻信號，芯片里面保存每個標簽具有的唯一電子編碼和用戶數據，用戶數據區將保存與汽車尾氣檢測相關的信息。

　　2.2讀卡器

　　根據應用場景需要，本系統采用固定式讀卡器，將其安裝在每個檢測場的固定位置。讀卡器的主要任務是控制射頻模塊向標簽發射讀取信號，并接收標簽的應答，對標簽的對象標識信息進行解碼，將對象標識信息連帶標簽上的其它相關信息傳輸?shù)街鳈C(jī)以供處理。讀卡器對標簽有識別、讀取和寫入三類操作。

　　2.3 RFID模塊中間件

　　系統中除了標簽和讀卡器上運行的軟件外，介于讀卡器與應用程序之間的中間件是其中的一個重要組成部分。其主要任務是對讀卡器讀取的標簽數據進行過濾、匯集和計算，減少從讀卡器傳往應用程序的數據量，它定期輪詢讀卡器，刪除復本，并進行篩選和設備管理，負責創建ALE事件并將其分派至應用程序。

　　2.4應用程序

　　系統應用程序采用了Beehive控件和頁面流技術，可以運行于Weblogie和Tomcat等應用服務器之上。應用程序根據來自RFID模塊中問件的標簽數據執行特定的動作，例如讀取登記環保信息卡車輛基本信息、讀取車輛違規信息等，應用程序也會根據尾氣檢測結果的信息對標簽進行寫入。

　　3設計與實現

　　3.1框架和流程

　　系統主要包括環保信息卡基本信息維護、機動車外觀檢測、汽車尾氣檢測和安全模塊四個模塊，圖給出了整個系統的組成和邏輯操作流程。

　　其中，基本信息維護模塊包括對環保信息卡的初始化和登記、基本信息的讀取和寫入.夕觀檢測模塊包括機動車違規信息的寫入和讀取、機動車維修歷史信息的讀取和記錄，汽車尾氣檢測模塊包括車輛一致性檢測、尾氣檢測操作、尾氣檢測結果記錄與讀取，在機動車通過尾氣檢測后操作員會通過系統給環保卡寫入紙標記錄作為標記。此外，考慮到防止用戶自己通過讀卡器對環?？ㄐ畔⑦M(jìn)行篡改，在每次操作完成后，系統還會對卡內信息做一個摘要并將數字簽名和加密信息寫入環?？?，供下次操作時進行校驗。
